Android 中设置界面的思考

引言

在 Android™ 中大部分应用都需要一个 系统设置 界面，有很多开发者（或者开发组）都喜欢自己做一个 Activity 或者 Fragment 作为设置界面。但是谷歌本来就为 Android™ 的设置界面提供了一个解决方案，那就是 PreferenceFragment（PreferenceActivity 已经不推荐使用）。

遗憾的是，由于 Android™ 设备的碎片化，同样的代码，在不同的 API 中会有相当大的界面区别。

原生库

如下的 PreferenceScreen 的 XML 代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
<?xml version="1.0" encoding="utf-8"?>
<PreferenceScreen xmlns:android="http://schemas.android.com/apk/res/android">
    <PreferenceCategory android:title="Alert Settings">
        <CheckBoxPreference
            android:key="preference_key_remind_the_same_day11"
            android:summary="Alert in the birthday"
            android:title="Alert first" />
        <SwitchPreference
            android:key="preference_key_remind_the_same_day31"
            android:summary="Alert in three day before birthday"
            android:title="Alert second" />
        <EditTextPreference
            android:key="preference_key_remind_the_same_daywwwd21"
            android:summary="Alert in a week before the birthday"
            android:title="Alert third" />
        <SwitchPreference
            android:key="preference_key_remind_the_same_day341"
            android:summary="Alert in two weeks before the birthday"
            android:title="Alert fourth" />
        <ListPreference
            android:entries="@array/alert_time_entry"
            android:entryValues="@array/alert_time_value"
            android:key="preference_key_alert_timess1"
            android:summary="Select alert time"
            android:title="Alert time"/>
        <MultiSelectListPreference
            android:entries="@array/alert_time_entry"
            android:entryValues="@array/alert_time_value"
            android:key="preference_key_alert_timeddwexss1"
            android:summary="Select alert time"
            android:title="Alert time" />
    </PreferenceCategory>

</PreferenceScreen>

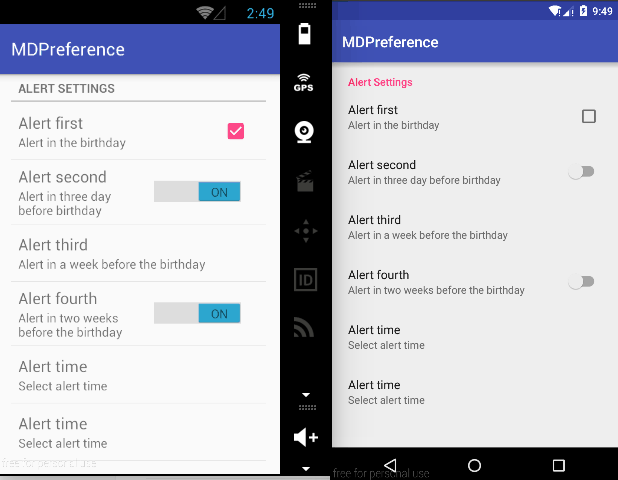

在不同设备的效果如图所示
original

左边的是 API 16 Android™ 4.1.1，右边的是 API 22 Android™ 5.1.1

也正是因为效果差别如此之大，所以使用系统的 Preference 并不是一个很好的选择。

解决方案

最近实习的公司也基本敲定了，也有空搞点有趣的东西，结合 Android-MaterialPreference 和 material 这两个第三方的 Material Design 兼容库，组合出来一个便于使用的 MDPreference。

引入

在项目的主 build.gradle 中添加 jitpack 的仓库

1
2
3
4
5
6
allprojects {
    repositories {
	...
	maven { url "https://jitpack.io" }
    }
}

添加依赖

1
2
3
4
5
6
7
8
9
dependencies {
    compile 'com.github.XhinLiang.MDPreference:mdpreference:0.3.1@aar'
    // You should add this because the 'mdpreference' depend on this
    compile 'com.github.XhinLiang.MDPreference:material:0.3.1@aar'
    // You should add these because the 'material' depend on them
    compile 'com.android.support:appcompat-v7:23.1.1'
    compile 'com.android.support:cardview-v7:23.1.1'
    compile 'com.android.support:recyclerview-v7:23.1.1'
}

这里还得说明一下

1
compile 'com.github.XhinLiang.MDPreference:material:0.3.1@aar'

这个依赖也必须添加，因为里面很多控件都是使用了 material 这个库，为什么不直接添加这个库本身的依赖，是因为这个库里面的接口有点乱，添加的是我重构删减过的版本。

效果

这里展示了在 API 16 设备中的效果
sample

对话框变色应该是截图软件引起的

使用

事实上这个库的使用跟 Android™ 官方的没什么区别，有区别的地方在 ListPreference 和 MultiSelectListPreference。由于官方的 entries entryValues 这两个资源ID是私有的，所以只好自己另外定义资源ID。

对于 ListPreference，具体是这个样子的

1
2
3
4
5
6
7
<io.github.xhinliang.mdpreference.ListPreference
    android:key="preference_key_alert_timess"
    android:summary="Select alert time"
    android:title="Alert time"
    app:entry_arr="@array/alert_time_entry"
    app:format_str="%s"
    app:value_arr="@array/alert_time_value" />

其中 entry_arr 是展示给用户的那个数组，

format_str 就是一个 summary 的输出格式，它里面的 %s 在输出时会被替换为选择的那个 entry。例如

1
app:format_str="The Alert Time is %s"

在用户选择之前，Summary 为 “Select alert time”，而在用户选择了 “12:00” 之后，Summary 为 “The Alert Time is 12:00”。

而 value_arr 则是我们获取到的值的数组。也就是说，在用户选择了一个 entry 之后，我们通过 SharePreference 获取到的那个 String 的值，这其实跟官方的思路是一模一样的。

示例代码如下

1
2
SharedPreferences preferences = getSharedPreferences(getString(R.string.app_name), MODE_PRIVATE);
preferences.getString("preference_key_alert_timess", "");

对于 MultiSelectListPreference，具体是这个样子的

1
2
3
4
5
<io.github.xhinliang.mdpreference.MultiSelectListPreference
    android:key="preference_key_alert_timeddwexss"
    android:summary="Select alert time"
    android:title="Alert time"
    app:entry_arr="@array/alert_time_entry" />

注意这里跟官方的差别有点大，其中 entry_arr 是展示给用户的那个数组，而 value_arr 这个参数被我砍掉了。因为我觉得像官方一样把整个 value String 集合保存在 SharePreference 里是十分不优雅的。

我选择了另一种方式，将用户选择的 entry 的下标用 int 保存起来（这也就意味着，多选框的选项不能超过32个）。

也就是说，在用户选择了一个 entry 之后，我们只能通 SharePreference 获取到的一个 int ，这个 int 的每一个二进制位的 0 或 1 就代表了对应下标的选项的选择与否，为了减少二进制操作的麻烦，这里还提供了一个静态方法 MultiSelectListPreference.getSetByBit 可以将获得的 int 转换为对应的 Set ，这个 Set 里面包含了被选中的选项的下标。

示例代码如下

1
2
int bit = preferences.getInt("key_multi",0);
Set<Integer> set = MultiSelectListPreference.getSetByBit(bit);

思考

为什么在官方的实现里要使用 entry + value 这样的方案呢，事实上使用下标来代表是否选择，不是更加优雅吗？（事实上我有想把 ListPreference 里的方案也改掉的冲动）

这只是我个人的看法，如有错误欢迎指出。
